Retomando los conceptos...

Es momento de retomar lo visto en Leer...   Vamos a realizar algunos ejercicios

Diseño de Planos tecnológicos

Ya hemos identificado los diferentes planos existentes, ahora es momento de diseñar nuestros propios planos, para ello, debe seguir las siguientes indicaciones:

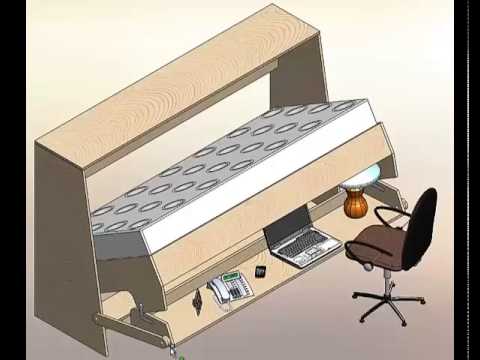

1.  Se publica la cama-escritorio como nuestro proyecto base(ver imagen).

2. Valiendose del catalogo de ensamble(publicado en la parte inferior), debe realizar los planos del proyecto:

a. Plano de conjunto.

b. Plano de detalle.
c. Plano explosivo
si requiere el proyecto se solicita el plano de subconjunto.
